Chống sét lan truyền là giải pháp quan trọng giúp bảo vệ hệ thống điện, thiết bị điện tử, thiết bị mạng, camera, máy tính, tủ điều khiển và các thiết bị nhạy cảm trước các xung điện áp quá độ có thể xuất hiện khi sét đánh trực tiếp hoặc sét lan truyền vào hệ thống điện và đường tín hiệu.

Trong các công trình hiện đại, chỉ lắp đặt kim thu sét bên ngoài là chưa đủ. Hệ thống chống sét hoàn chỉnh cần kết hợp giữa chống sét trực tiếp và chống sét lan truyền để bảo vệ cả công trình và các thiết bị bên trong.

Chống sét lan truyền là gì?

Chống sét lan truyền là hệ thống sử dụng các thiết bị bảo vệ chống quá áp, thường được gọi là SPD (Surge Protective Device), để hạn chế điện áp xung nguy hiểm truyền vào hệ thống điện hoặc đường tín hiệu.

Khi xuất hiện một xung điện áp lớn, SPD sẽ chuyển hướng phần năng lượng xung xuống hệ thống tiếp địa theo nguyên lý hoạt động của thiết bị, qua đó giới hạn điện áp còn lại trên đường dây và giảm nguy cơ hư hỏng thiết bị.

Các nguồn gây ra xung quá áp có thể bao gồm:

• Sét đánh trực tiếp vào công trình.
• Sét đánh gần công trình.
• Sét đánh vào đường dây điện.
• Sét cảm ứng trên đường dây.
• Đóng cắt tải điện lớn.
• Sự cố hoặc quá điện áp trong hệ thống điện.

Vì vậy, chống sét lan truyền không chỉ dành cho những nơi thường xuyên có sét, mà còn là giải pháp bảo vệ quan trọng đối với các hệ thống điện và điện tử nhạy cảm.

Vì sao cần chống sét lan truyền?

Một tia sét có thể tạo ra xung điện áp và dòng điện rất lớn. Xung này có thể truyền theo:

• Đường điện AC.
• Đường điện DC.
• Đường mạng LAN.
• Đường tín hiệu điều khiển.
• Đường camera.
• Đường điện thoại.
• Đường anten.
• Các tuyến cáp kim loại khác.

Nếu không có thiết bị chống sét lan truyền phù hợp, xung quá áp có thể làm hỏng:

• Máy tính.
• Server.
• Switch mạng.
• Camera.
• Đầu ghi hình.
• Tivi.
• Thiết bị âm thanh.
• PLC.
• Biến tần.
• Bộ điều khiển.
• Thiết bị đo lường.
• Tủ điện.
• Thiết bị viễn thông.

Do đó, hệ thống chống sét lan truyền cần được xem xét ngay từ giai đoạn thiết kế hệ thống điện và điện nhẹ của công trình.

Thiết bị chống sét lan truyền SPD là gì?

SPD là viết tắt của Surge Protective Device, tức thiết bị bảo vệ chống xung quá áp.

Thiết bị SPD được lắp đặt tại các vị trí phù hợp trong hệ thống điện hoặc đường tín hiệu nhằm hạn chế điện áp quá độ.

Một SPD thường có các thông số kỹ thuật quan trọng như:

• Uc – điện áp làm việc liên tục tối đa.
• Up – mức điện áp bảo vệ.
• In – dòng phóng điện danh định.
• Imax – dòng phóng điện cực đại.
• Iimp – dòng xung đối với SPD Type 1.
• Số cực.
• Điện áp hệ thống.
• Kiểu mạng điện.
• Loại đường truyền được bảo vệ.

Khi lựa chọn thiết bị chống sét lan truyền, không nên chỉ nhìn vào dòng Imax mà cần xem xét toàn bộ thông số và điều kiện thực tế của hệ thống.

Các loại chống sét lan truyền phổ biến

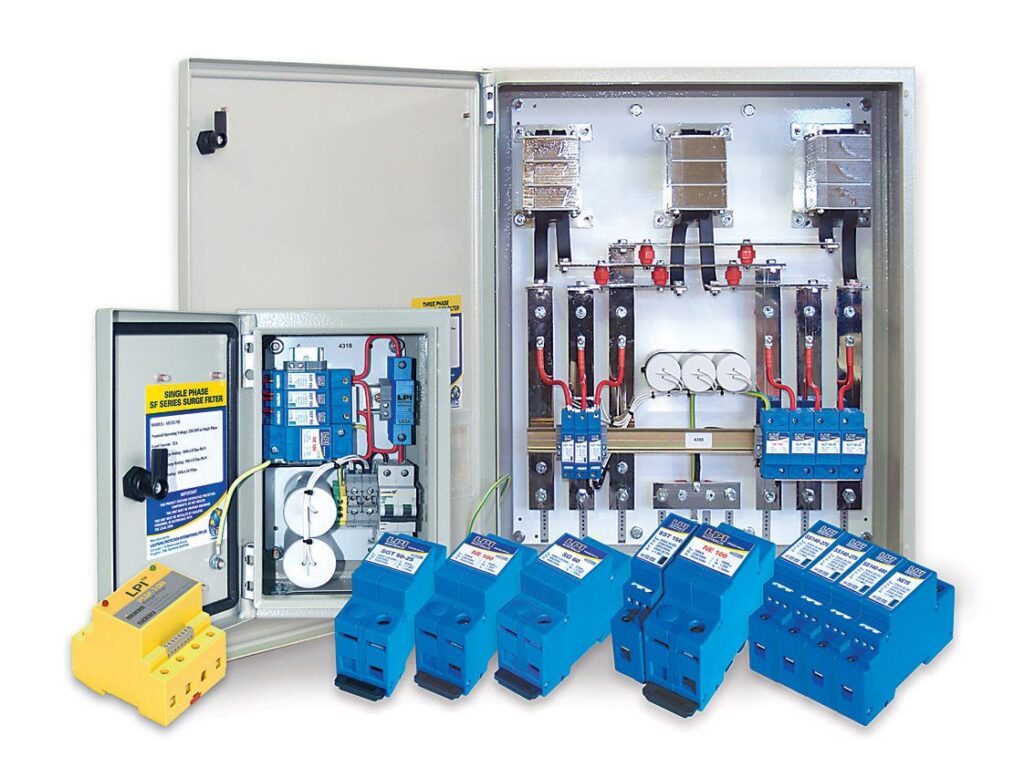

Chống sét lan truyền nguồn điện AC

Đây là loại SPD được sử dụng để bảo vệ hệ thống điện xoay chiều.

Có thể gặp các cấu hình:

• SPD 1P.
• SPD 1P+N.
• SPD 2P.

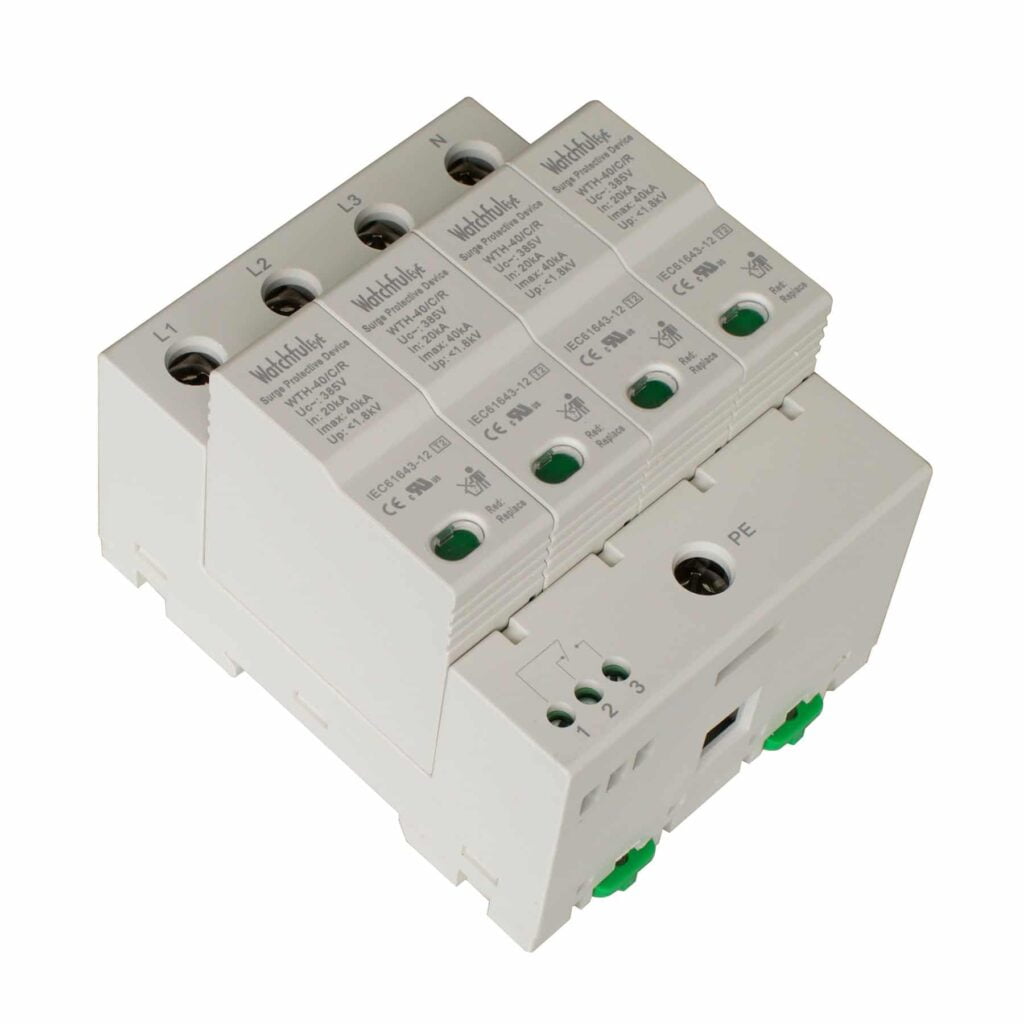

• SPD 3P.
• SPD 3P+N.
• SPD 4P.

Tùy theo hệ thống điện mà lựa chọn cấu hình SPD phù hợp.

Các vị trí thường lắp đặt gồm:

• Tủ điện tổng.
• Tủ điện tầng.
• Tủ điện phân phối.
• Tủ điều khiển.
• Tủ điện thiết bị quan trọng.

Chống sét lan truyền nguồn DC

SPD DC thường được sử dụng để bảo vệ các hệ thống điện một chiều như:

• Hệ thống điện mặt trời.
• Thiết bị viễn thông.
• Hệ thống điều khiển.
• Nguồn DC.
• Thiết bị công nghiệp.

Khi lựa chọn cần xác định đúng điện áp DC của hệ thống.

Không nên sử dụng SPD AC cho hệ thống DC nếu thiết bị không được nhà sản xuất thiết kế cho mục đích đó.

Chống sét lan truyền đường tín hiệu

Không chỉ nguồn điện mới cần chống sét.

Các đường tín hiệu bằng kim loại cũng có thể truyền xung quá áp vào thiết bị.

Một số hệ thống thường cần bảo vệ:

• Camera CCTV.
• Ethernet.
• RS485.
• RS232.
• Modbus.
• Điện thoại.
• Tín hiệu điều khiển.
• Thiết bị đo lường.
• Hệ thống báo cháy.
• Hệ thống tự động hóa.

Với những hệ thống này, cần sử dụng SPD tín hiệu phù hợp với loại giao tiếp và thông số của đường truyền.

Chống sét lan truyền cho camera

Camera ngoài trời là một trong những thiết bị dễ bị ảnh hưởng bởi xung sét và cảm ứng điện từ.

Một hệ thống camera có thể có nhiều đường dẫn xung:

Nguồn điện → Camera

Cáp mạng → Camera

Cáp tín hiệu → Camera

Do đó, tùy cấu hình hệ thống, có thể cần bảo vệ cả đường nguồn và đường tín hiệu.

Đối với camera IP, cần lựa chọn thiết bị chống sét Ethernet phù hợp với chuẩn mạng, tốc độ truyền và phương án cấp nguồn PoE nếu có.

Chống sét lan truyền cho mạng LAN

Hệ thống mạng sử dụng cáp đồng có thể bị ảnh hưởng bởi xung điện áp từ bên ngoài.

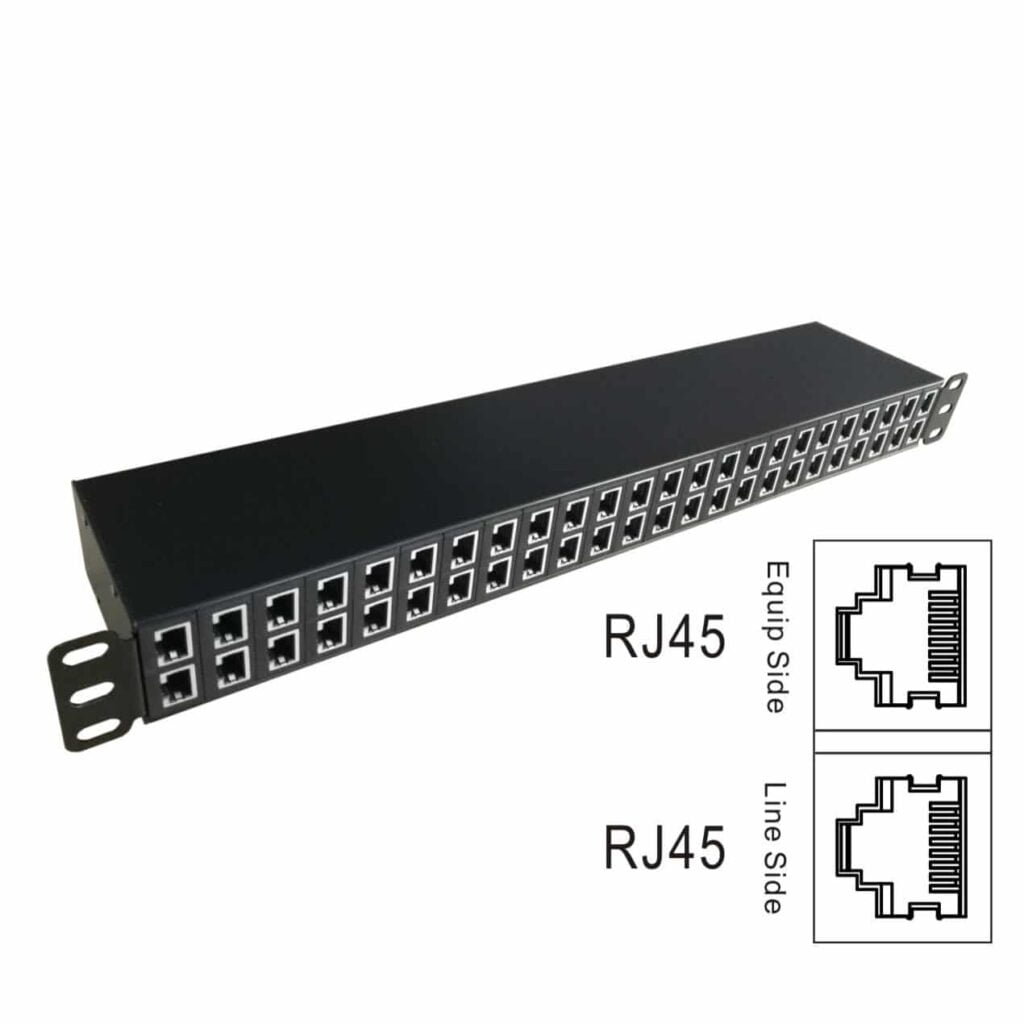

Thiết bị chống sét mạng LAN có thể được sử dụng để bảo vệ:

• Máy tính.
• Switch.
• Router.
• Server.
• Access Point.
• Camera IP.
• Thiết bị mạng công nghiệp.

Khi lựa chọn SPD mạng, cần kiểm tra:

• Chuẩn Ethernet.
• Tốc độ truyền dữ liệu.
• Số cặp dây.
• Điện áp làm việc.
• Kiểu đầu nối.
• Khả năng tương thích với PoE.

Chống sét lan truyền cho hệ thống điện mặt trời

Hệ thống điện mặt trời có nhiều tuyến dây DC kéo dài ngoài trời nên có nguy cơ chịu ảnh hưởng của xung sét cảm ứng.

Một hệ thống điện mặt trời thường có thể cần xem xét bảo vệ:

• Phía DC.
• Phía AC.
• Đường tín hiệu.
• Hệ thống giám sát.

Việc lựa chọn SPD điện mặt trời cần căn cứ vào điện áp DC tối đa của hệ thống, cấu hình string, vị trí lắp đặt và thiết kế tổng thể.

SPD Type 1, Type 2 và Type 3 là gì?

Một trong những vấn đề quan trọng khi lựa chọn chống sét lan truyền là phân biệt các cấp SPD.

SPD Type 1

Type 1 được sử dụng tại vị trí đầu nguồn trong những hệ thống có yêu cầu chịu dòng sét lớn.

Thiết bị Type 1 có khả năng chịu dòng xung dạng 10/350 µs và thường được xem xét khi công trình có hệ thống chống sét trực tiếp hoặc có nguy cơ dòng sét đi vào hệ thống điện.

SPD Type 2

Type 2 là loại SPD phổ biến trong các tủ điện phân phối.

Thiết bị được sử dụng để hạn chế các xung quá áp còn lại trong hệ thống và thường được lắp tại tủ điện chính hoặc tủ phân phối tùy thiết kế.

SPD Type 3

Type 3 được sử dụng gần thiết bị cần bảo vệ.

Thiết bị thường có khả năng xả năng lượng thấp hơn Type 1 và Type 2 nhưng có vai trò bảo vệ tinh vi ở phía cuối hệ thống.

Có nên dùng Type 1 + Type 2 + Type 3?

Trong các hệ thống yêu cầu mức bảo vệ cao, có thể thiết kế nhiều cấp bảo vệ SPD.

Ví dụ:

Nguồn điện → Type 1 → Type 2 → Type 3 → Thiết bị

Mỗi cấp đảm nhận một vai trò khác nhau.

Tuy nhiên, việc bố trí nhiều cấp SPD cần được tính toán về phối hợp năng lượng, khoảng cách và thông số thiết bị. Không phải cứ lắp càng nhiều SPD là hệ thống càng tốt.

Nguyên lý hoạt động của chống sét lan truyền

Ở trạng thái bình thường, SPD gần như không ảnh hưởng đáng kể đến hệ thống điện.

Khi điện áp tăng đột biến vượt ngưỡng thiết kế, phần tử bảo vệ bên trong SPD thay đổi trạng thái dẫn điện và tạo đường dẫn cho dòng xung đi xuống hệ thống tiếp địa.

Sau khi xung điện áp kết thúc, SPD trở lại trạng thái bảo vệ bình thường.

Có thể hình dung đơn giản:

Điện áp bình thường → SPD chờ

Xung quá áp xuất hiện → SPD dẫn xung xuống đất

Xung kết thúc → SPD trở lại trạng thái bình thường

Cách lựa chọn thiết bị chống sét lan truyền

Đây là phần rất quan trọng khi thiết kế hệ thống.

1. Xác định hệ thống điện

Trước tiên cần biết:

• Điện áp hệ thống.
• 1 pha hay 3 pha.
• Hệ thống TN-S, TN-C, TT hoặc IT.
• Dòng tải.
• Vị trí lắp SPD.

2. Xác định Uc

Uc là điện áp làm việc liên tục tối đa của SPD.

Thông số này phải phù hợp với điện áp thực tế của hệ thống.

3. Xác định Up

Up là mức điện áp bảo vệ của SPD.

Với thiết bị điện tử nhạy cảm, cần đặc biệt quan tâm đến mức Up và khả năng phối hợp bảo vệ.

4. Xác định In và Imax

In là dòng phóng điện danh định.

Imax là dòng phóng điện cực đại.

Không nên chỉ chọn SPD dựa vào Imax mà bỏ qua các thông số còn lại.

5. Xác định loại SPD

Cần xác định công trình cần:

• Type 1.
• Type 2.
• Type 3.
• Hoặc phối hợp nhiều cấp.

6. Xác định thiết bị cần bảo vệ

Thiết bị điện thông thường, camera, server, PLC, biến tần và thiết bị viễn thông có yêu cầu bảo vệ khác nhau.

Chống sét lan truyền có cần tiếp địa không?

Hệ thống tiếp địa là thành phần rất quan trọng đối với SPD.

SPD cần một đường dẫn phù hợp để chuyển dòng xung xuống đất. Nếu hệ thống tiếp địa không phù hợp, hiệu quả bảo vệ của SPD có thể bị hạn chế.

Vì vậy, khi thi công chống sét lan truyền cần quan tâm đồng thời đến:

• SPD.
• Dây PE.
• Hệ thống tiếp địa.
• Chiều dài dây kết nối.
• Tiết diện dây.
• Cách bố trí dây.
• Khoảng cách giữa các thiết bị.

Đặc biệt, dây kết nối SPD nên được bố trí ngắn và thẳng nhất có thể theo yêu cầu thiết kế để hạn chế điện áp dư do cảm kháng dây dẫn.

Chống sét trực tiếp và chống sét lan truyền khác nhau thế nào?

Hai giải pháp này có vai trò khác nhau nhưng thường cần kết hợp.

Chống sét trực tiếp	Chống sét lan truyền
Bảo vệ công trình trước tia sét trực tiếp	Bảo vệ thiết bị trước xung quá áp
Sử dụng kim thu sét	Sử dụng SPD
Dây dẫn xuống	Dây nguồn/tín hiệu
Hệ thống tiếp địa	SPD kết hợp hệ thống tiếp địa
Bảo vệ bên ngoài	Bảo vệ bên trong

Một công trình có thể cần cả hai hệ thống để tạo thành giải pháp chống sét tổng thể.

Sơ đồ hệ thống chống sét tổng thể

Một phương án tổng thể có thể được hình dung:

Kim thu sét

↓

Dây dẫn xuống

↓

Hệ thống tiếp địa

Đồng thời:

Nguồn điện → SPD Type 1 → SPD Type 2 → SPD Type 3 → Thiết bị

Với đường tín hiệu:

Đường tín hiệu → SPD tín hiệu → Thiết bị

Hai hệ thống này cần được thiết kế đồng bộ.

Lắp đặt chống sét lan truyền ở đâu?

Vị trí lắp đặt SPD phụ thuộc vào cấu trúc hệ thống điện và mức độ bảo vệ cần thiết.

Các vị trí thường được xem xét:

Tủ điện tổng

Lắp SPD tại đầu nguồn để hạn chế xung điện áp đi vào công trình.

Tủ điện phân phối

Có thể bố trí SPD bổ sung ở các tủ phân phối khi cần tạo nhiều cấp bảo vệ.

Gần thiết bị quan trọng

Các thiết bị nhạy cảm có thể cần cấp bảo vệ bổ sung.

Đường tín hiệu

SPD tín hiệu được bố trí trên các tuyến tín hiệu có nguy cơ chịu xung quá áp.

Những sai lầm thường gặp khi lắp chống sét lan truyền

Chỉ lắp SPD mà không quan tâm đến tiếp địa

SPD cần đường dẫn xung phù hợp. Hệ thống tiếp địa phải được thiết kế đồng bộ.

Chọn sai điện áp

SPD có Uc không phù hợp với hệ thống có thể gây ảnh hưởng đến độ tin cậy và an toàn.

Chọn sai loại AC/DC

Không sử dụng thiết bị không phù hợp với loại nguồn.

Chỉ bảo vệ đường điện

Nếu công trình có nhiều đường tín hiệu đi ra ngoài, các tuyến này cũng cần được đánh giá nguy cơ xung quá áp.

Dây kết nối SPD quá dài

Dây kết nối dài làm tăng điện áp dư khi xảy ra xung rất nhanh.

Không có thiết bị bảo vệ dự phòng

Một số SPD cần phối hợp với thiết bị bảo vệ phía trước theo hướng dẫn của nhà sản xuất.

Chống sét lan truyền giá bao nhiêu?

Giá chống sét lan truyền phụ thuộc vào loại thiết bị và cấu hình hệ thống.

Các yếu tố ảnh hưởng gồm:

• SPD Type 1, Type 2 hay Type 3.
• AC hay DC.
• 1 pha hay 3 pha.
• Số cực.
• Dòng In/Imax/Iimp.
• Mức Up.
• Thương hiệu.
• Đường nguồn hay đường tín hiệu.
• Số lượng thiết bị.
• Phụ kiện đi kèm.

Do đó, không nên chỉ hỏi “SPD bao nhiêu tiền” mà nên xác định trước hệ thống cần bảo vệ là gì.

Mua thiết bị chống sét lan truyền ở đâu?

Khi mua thiết bị chống sét lan truyền, khách hàng nên kiểm tra:

• Thương hiệu.
• Model.
• Điện áp làm việc.
• In.
• Imax.
• Iimp nếu là Type 1.
• Up.
• Loại hệ thống điện.
• Tài liệu kỹ thuật.
• Nguồn gốc sản phẩm.
• Chứng từ hàng hóa.

Đặc biệt với các công trình nhà xưởng, trạm điện, server, camera hoặc hệ thống tự động hóa, nên lựa chọn SPD dựa trên hồ sơ thiết kế thay vì chỉ dựa vào giá.

Các sản phẩm liên quan đến chống sét lan truyền

Một hệ thống chống sét hoàn chỉnh thường cần kết hợp nhiều nhóm vật tư.

Kim thu sét

Dùng để bảo vệ công trình trước sét đánh trực tiếp.

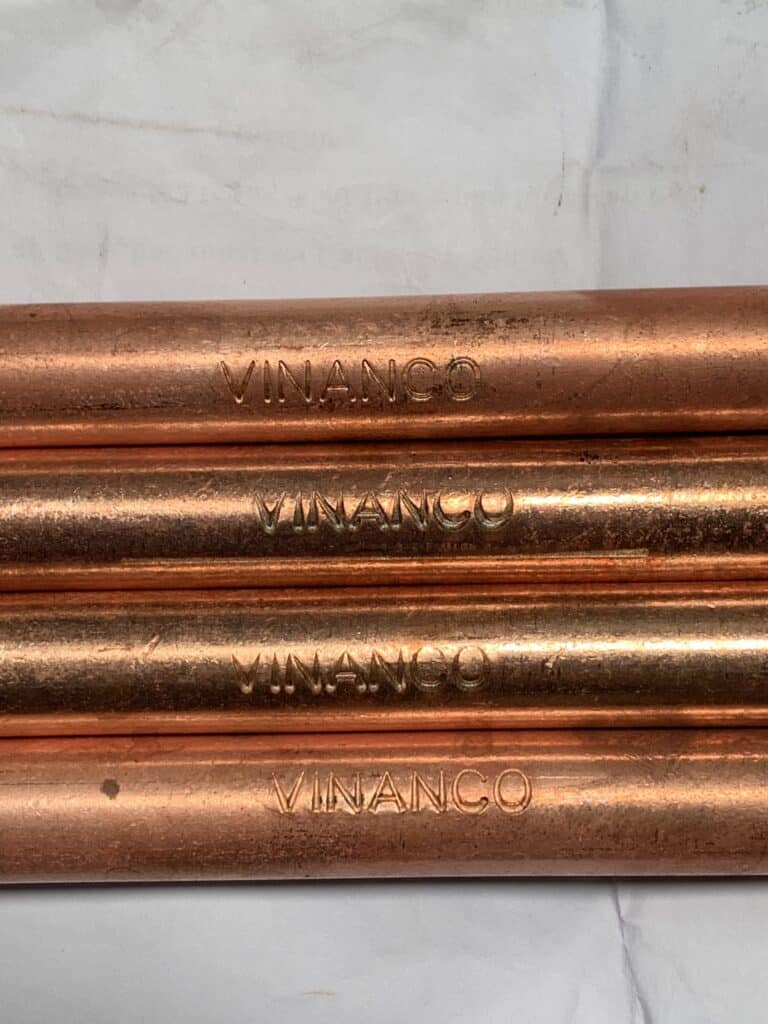

Cọc tiếp địa

Tạo điện cực tiếp xúc với đất cho hệ thống tiếp địa.

Cáp đồng thoát sét

Dẫn dòng điện sét từ kim thu xuống hệ thống tiếp địa.

Hộp kiểm tra điện trở

Phục vụ kiểm tra và bảo trì hệ thống tiếp địa.

Thuốc hàn hóa nhiệt

Dùng để tạo mối nối bền vững giữa các thành phần của hệ thống tiếp địa.

Khuôn hàn hóa nhiệt

Sử dụng cùng thuốc hàn hóa nhiệt để thực hiện các kiểu mối nối khác nhau.

FAQ – Câu hỏi thường gặp về chống sét lan truyền

Chống sét lan truyền là gì?

Chống sét lan truyền là giải pháp sử dụng SPD để hạn chế các xung quá áp truyền theo đường điện hoặc đường tín hiệu, giúp bảo vệ thiết bị điện và điện tử.

SPD là gì?

SPD là viết tắt của Surge Protective Device, tức thiết bị bảo vệ chống xung quá áp.

Nhà ở có cần chống sét lan truyền không?

Tùy mức độ rủi ro và hệ thống điện của công trình. Nhà có nhiều thiết bị điện tử, camera, mạng, thiết bị thông minh hoặc nằm trong khu vực có nguy cơ sét có thể cần xem xét giải pháp SPD.

Chống sét lan truyền có thay thế kim thu sét không?

Không. SPD và kim thu sét có chức năng khác nhau. Kim thu sét được sử dụng trong hệ thống chống sét trực tiếp, còn SPD bảo vệ hệ thống điện và thiết bị trước xung quá áp.

SPD Type 1 và Type 2 khác nhau thế nào?

Type 1 được thiết kế để chịu dòng xung lớn hơn trong những trường hợp có nguy cơ dòng sét đi vào hệ thống. Type 2 thường được sử dụng ở các tủ điện phân phối để hạn chế xung quá áp.

Chống sét lan truyền có bảo vệ được camera không?

Có thể, nếu lựa chọn đúng SPD cho đường nguồn và đường tín hiệu của hệ thống camera.

SPD có cần nối đất không?

Có. Việc kết nối SPD với hệ thống bảo vệ và tiếp địa phải được thực hiện đúng theo thiết kế và hướng dẫn của nhà sản xuất.

Kết luận

Chống sét lan truyền là một phần quan trọng trong giải pháp bảo vệ tổng thể cho công trình hiện đại. Trong khi hệ thống kim thu sét giúp bảo vệ công trình trước sét đánh trực tiếp, thiết bị chống sét lan truyền SPD giúp hạn chế xung quá áp truyền theo đường điện và đường tín hiệu đến các thiết bị bên trong.

Một hệ thống hiệu quả cần được thiết kế đồng bộ giữa SPD, hệ thống điện, dây PE, tiếp địa và các thiết bị cần bảo vệ. Với những công trình có nhiều thiết bị điện tử, camera, mạng, server, PLC, biến tần hoặc hệ thống điều khiển, việc đánh giá nguy cơ xung quá áp ngay từ giai đoạn thiết kế sẽ giúp lựa chọn giải pháp phù hợp hơn.

Khi cần lựa chọn thiết bị chống sét lan truyền, nên xác định rõ điện áp hệ thống, cấu hình mạng điện, vị trí lắp đặt, loại tải, đường điện/tín hiệu cần bảo vệ và các thông số kỹ thuật của SPD trước khi mua.
